컬럼 LED COLUMN ( PC-2200)

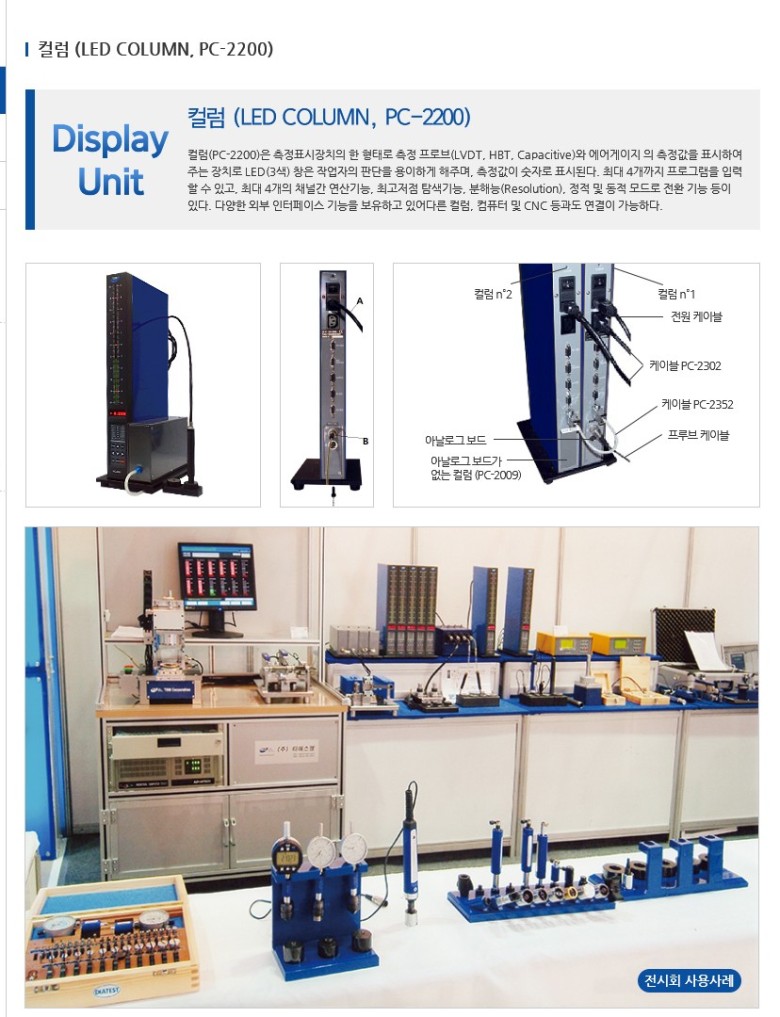

I 컬럼 (LED COLUMN, PC-2200)

Display Unit 컬럼 (LED COLUMN, PC-2200) 컬럼《PC-22OO)은 측정표시장치의 한 형태로 측정 프로브《LVDT, HBT, Capacitive)와 에어게이지 의 측정값클 표시하여 주는 장치로 LED<3색) 창은 작업자의 판단을 용이하게 해주며, 측정값이 숫자로 표시된다. 최대 4개까지 프로그램클 입력 | 수 있고, 최대 4개의 채널간 연산기능, 최고저점 탐색기능, 분해능(Resolution), 정적 및 동적 모드로 전환 기능 등이 있다. 다양한 외부 인터페이스 기능을 보유하고 있어다른 컬럼, 컴퓨터 및 CNC 등과도 연결이 가능하다.

전시회 사용사려​

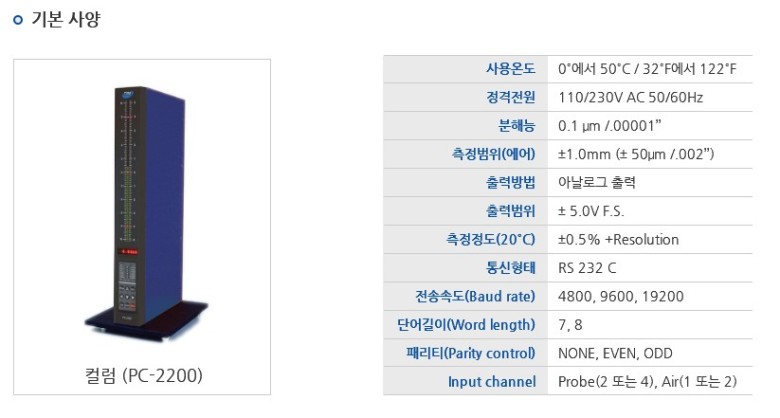

O 기본사양

컬럼 (PC-2200)

사용온도

정격전원

분해능

측정범우ᅵ (에어)

출력방법

출력범위

측정정도(20° ᄋ

통신형태

전송속도(Baud rate)

단어길이(Word length)

패리티(Parity controD

Input channel

0°에서 50°C/32°F에서 122=F

110/230V AC 50/60HZ

0.1 Lim/.00001”

±1.0mm (± 50pm /.002”)

아날로그 출력

± 5.0V F.S.

+0.5% +Resolution

RS 232 C

4800, 9600, 19200

7,8

NONE, EVEN, ODD

Probe(2 또는 4), Air(1 또는 2)

바 스케일 (Bar-Scale)

3색 LED-Bar（103）

녹색, 황색, 적색

디지털 디스플레이

（8 문자）

상태표시창 （12LED》

키 패드 （9키）

전원스위치 （ON八）FF）

퓨즈 2A

전원 케이블 접속

보조 전원 접속

제품 일련 번호

RS 232〔 인터페이스

외부 제어 입력 인터페이스

출력

아날로그 출력

CH-BUS 인터페이스

LED COLUMN, PC-22OO

AIR 용 아날로그 보드

HBT, LVDT, CAPACITIVE,

아날로그 甲1:

컬럼의 세부 명칭​​
