MDP-2000

User's manual

Measuring Data Processor MDP-2000

Version1.00

TSM Corporation

 MDP-2000

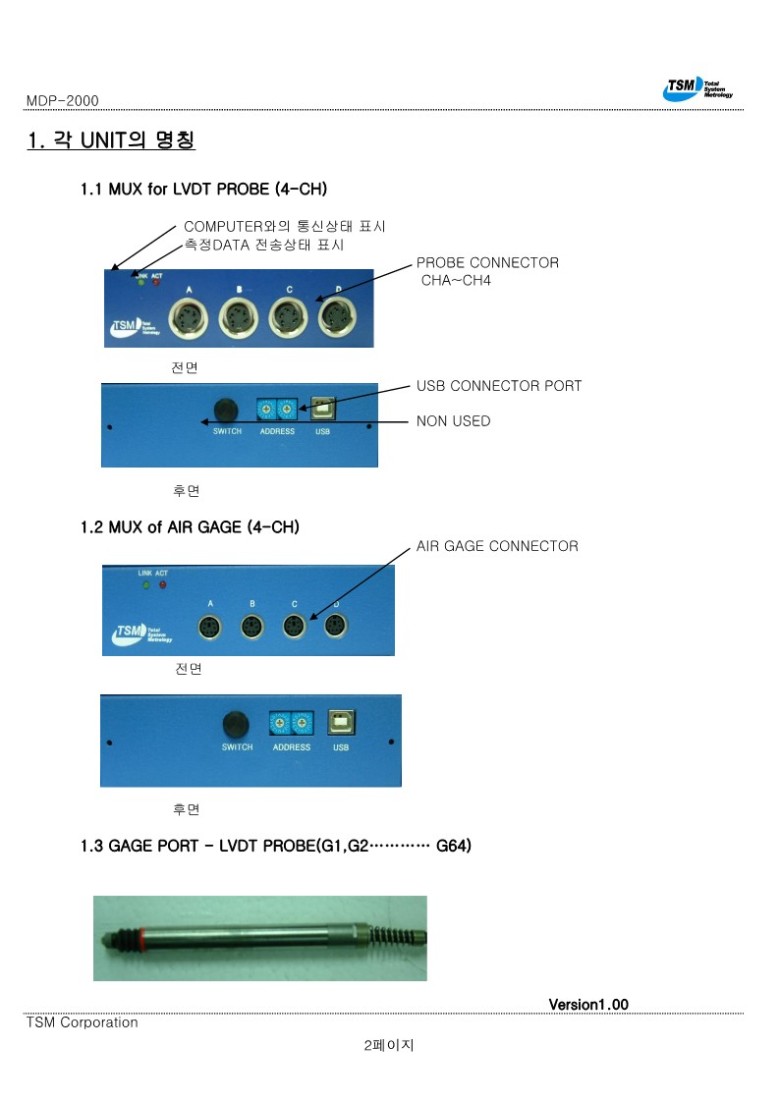

1. 각 UNIT의 명칭

1.1 MUX for LVDT PROBE (4-CH)

COMPUTER와의 통신상태 표시

측정DATA 전송상태 표시

PROBE CONNECTOR

CHA~CH4

전면

USB CONNECTOR PORT

NON USED

후면

1.2 MUX of AIR GAGE (4-CH)

AIR GAGE CONNECTOR

전면

후면

1.3 GAGE PORT - LVDT PROBE(G1,G2…              G64)

TSM Corporation

2페이지

Version1.00

 MDP-2000

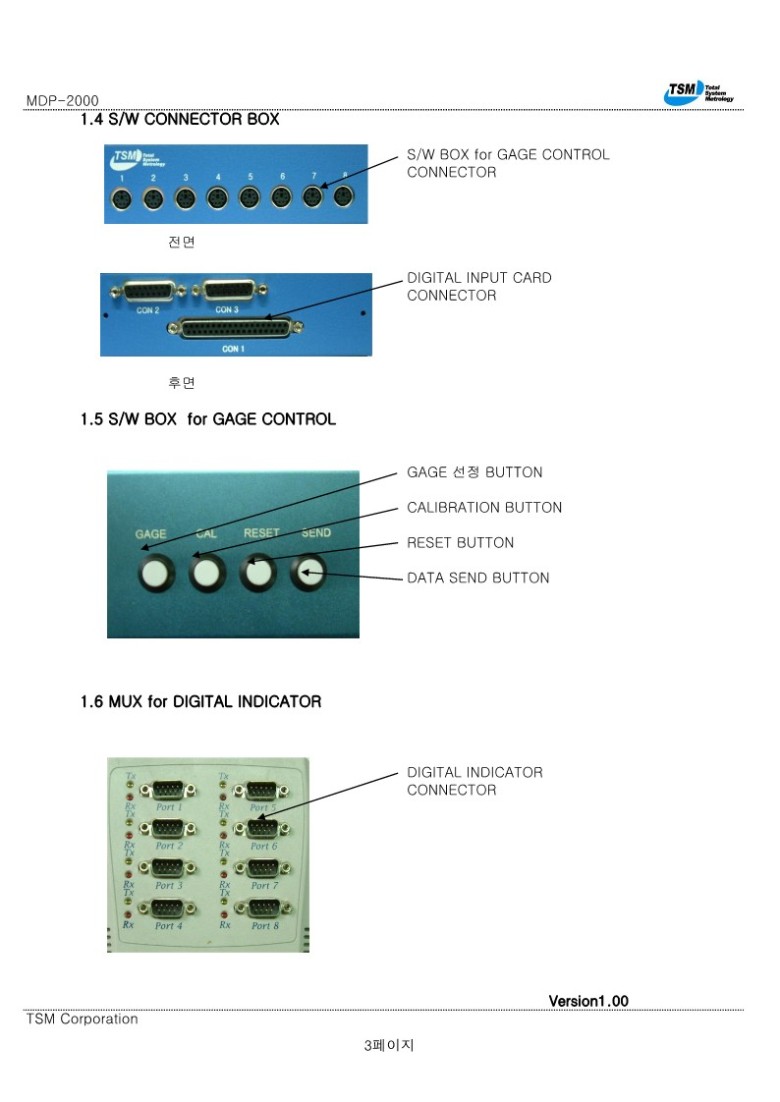

1.4 S/W CONNECTOR BOX

S/W BOX for GAGE CONTROL

CONNECTOR

전면

DIGITAL INPUT CARD

CONNECTOR

후면

1.5 S/W BOX  for GAGE CONTROL

GAGE 선정 BUTTON

CALIBRATION BUTTON

RESET BUTTON

DATA SEND BUTTON

1.6 MUX for DIGITAL INDICATOR

DIGITAL INDICATOR

CONNECTOR

TSM Corporation

3페이지

Version1.00

 MDP-2000

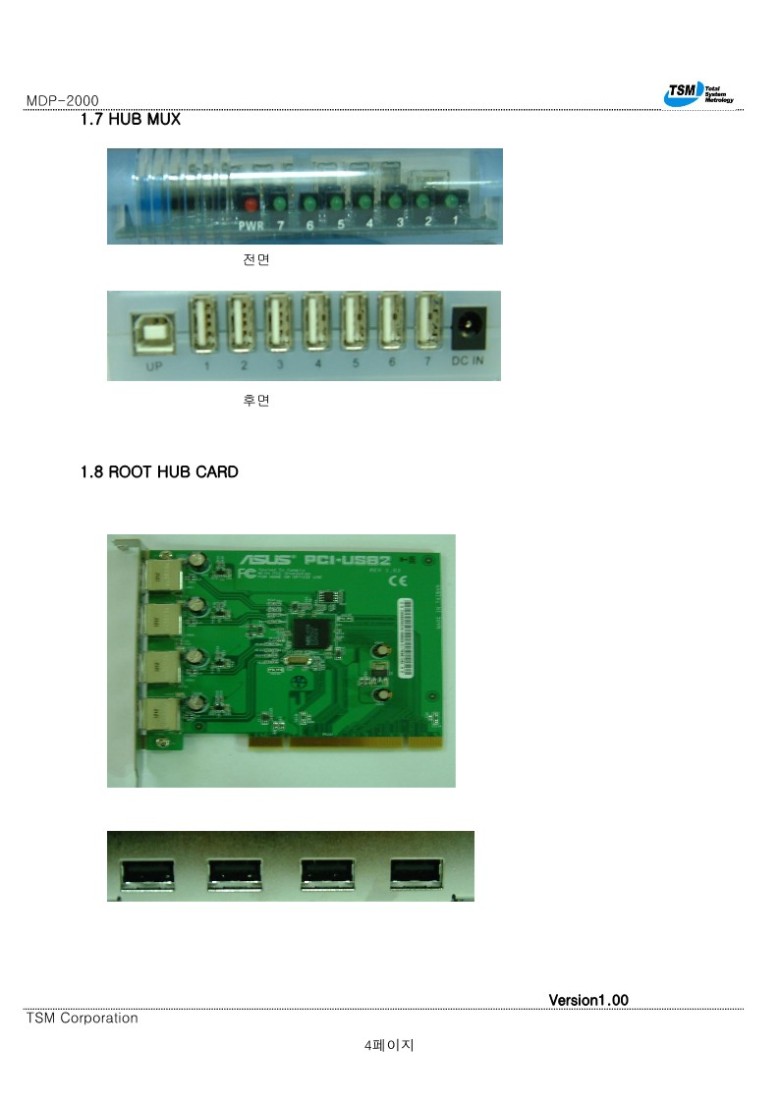

1.7 HUB MUX

전면

후면

1.8 ROOT HUB CARD

TSM Corporation

4페이지

Version1.00

 MDP-2000

2. M.D.P(Measuring Data Processor) PROGRAM 소개

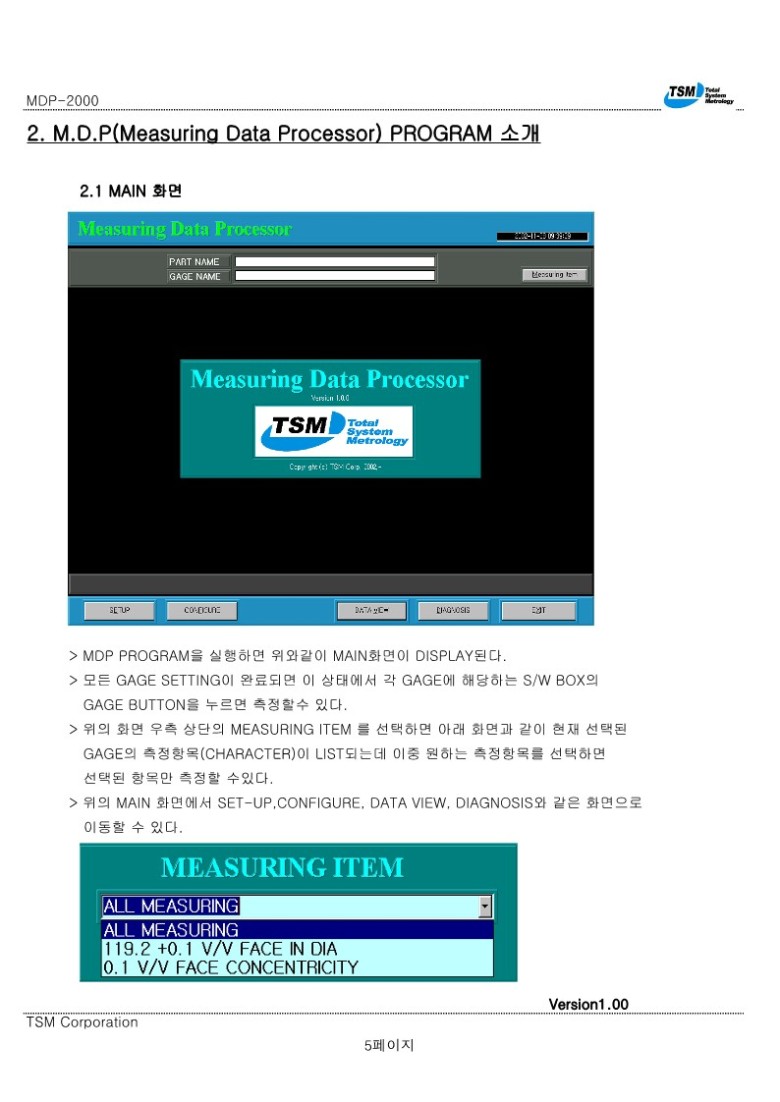

2.1 MAIN 화면

> MDP PROGRAM을 실행하면 위와같이 MAIN화면이 DISPLAY된다.

> 모든 GAGE SETTING이 완료되면 이 상태에서 각 GAGE에 해당하는 S/W BOX의

GAGE BUTTON을 누르면 측정할수 있다.

> 위의 화면 우측 상단의 MEASURING ITEM 를 선택하면 아래 화면과 같이 현재 선택된

GAGE의 측정항목(CHARACTER)이 LIST되는데 이중 원하는 측정항목를 선택하면

선택된 항목만 측정할 수있다.

> 위의 MAIN 화면에서 SET-UP,CONFIGURE, DATA VIEW, DIAGNOSIS와 같은 화면으로

이동할 수 있다.

TSM Corporation

5페이지

Version1.00

 MDP-2000

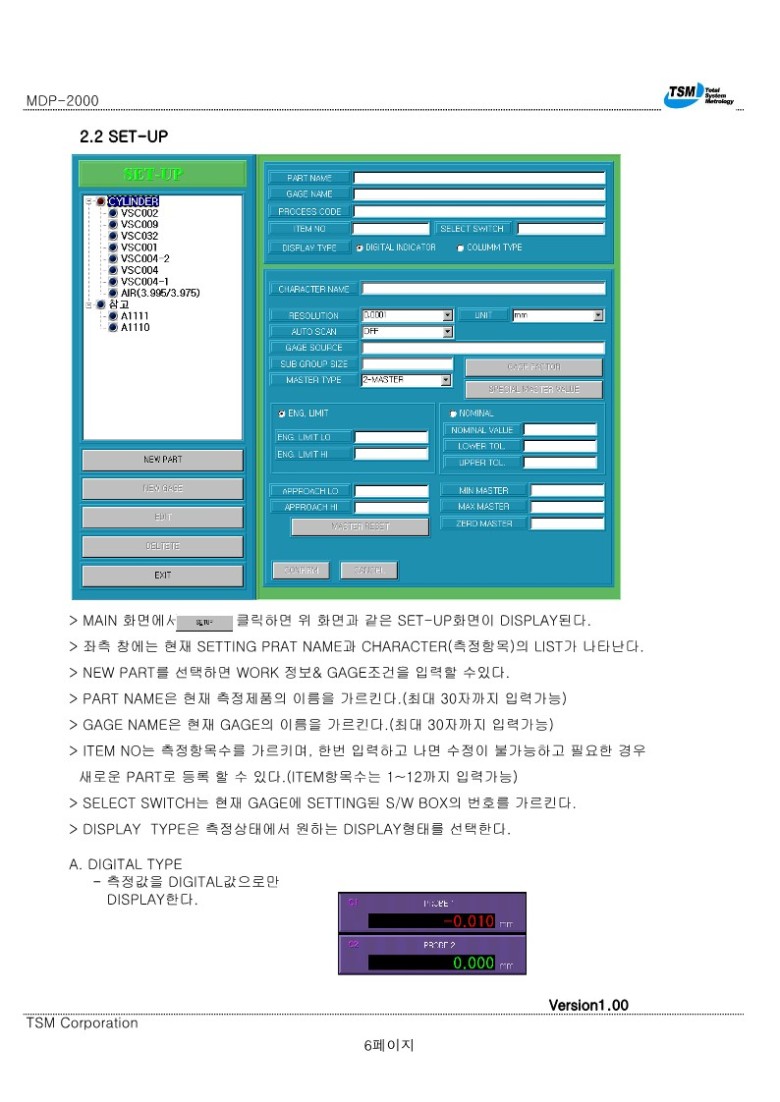

2.2 SET-UP

> MAIN 화면에서            클릭하면 위 화면과 같은 SET-UP화면이 DISPLAY된다.

> 좌측 창에는 현재 SETTING PRAT NAME과 CHARACTER(측정항목)의 LIST가 나타난다.

> NEW PART를 선택하면 WORK 정보& GAGE조건을 입력할 수있다.

> PART NAME은 현재 측정제품의 이름을 가르킨다.(최대 30자까지 입력가능)

> GAGE NAME은 현재 GAGE의 이름을 가르킨다.(최대 30자까지 입력가능)

> ITEM NO는 측정항목수를 가르키며, 한번 입력하고 나면 수정이 불가능하고 필요한 경우

새로운 PART로 등록 할 수 있다.(ITEM항목수는 1~12까지 입력가능)

> SELECT SWITCH는 현재 GAGE에 SETTING된 S/W BOX의 번호를 가르킨다.

> DISPLAY  TYPE은 측정상태에서 원하는 DISPLAY형태를 선택한다.

A. DIGITAL TYPE

- 측정값을 DIGITAL값으로만

DISPLAY한다.

TSM Corporation

6페이지

Version1.00

 MDP-2000

B. COLUMN TYPE

- 측정값을 BAR & DIGITAL형태로

DISPLAY한다.

CHARACTER NAME

SPEC                                       - 측정값이 Approach

Approach hi                                 내에 들면 YELLOW

- 측정값이 SPEC내에

들면 GREEN

- 측정값이 SPEC범위

Approach lo                                 를 벗어나면 RED

SPEC                                           로 표시된다.

> AUTO SCAN기능은 OFF로 SETTING된 CHARACTER는 별도로 측정된다.

- 측정상태에서 측정항목이 1개인 경우는 AUTO SCAN ON/OFF와 관련이 없다.

- 측정항목이 2개 이상인 경우 AUTO SCAN을 전체 ON으로 지정한 경우는 S/W BOX의

S/W BUTTON에 의해 동시에 측정 & 저장이 이루어지며, AUTO SCAN을 OFF로 지정한

경우는 지정된 항목별로 각각 순차적으로 측정된다.

예를 들면, 측정항목이 3개로 구성되어 있는경우 AUTO SCAN이 1번항목은 ON

2번항묵은 OFF, 3번항목은 ON으로 설정된경우 1번 항목를 측정한후

2번항목에서 측정을 대기하고 S/W BOX의 "SEND" BUTTON을 누르면

2번항목과 3번 항목이 동시에 측정, 저장된다.

> GAGE SOURCE는 부록에서 정하여진 FUNCTION을 사용하여 측정한다.

(예를 들면, 외경측정 GAGE에서 PROBE를 2EA사용하고 있다면, 각각을 G1,G2라 하고

GAGE SOURCE에는 G1+G2를 입력하면 된다. 자세한 사항은 부록-SOURCE를 참고)

> GAGE FACTOR - GAGE SOURCE에서 사용된 PROBE의 FACTOR 값을 입력한다.

(DEFAULT : 1.0)

- 예를 들면, FACTOR값을 0.5로 입력하면 측정값에 0.5를 곱한값으로

DISPLAY된다.

> MASTER TYPE - GAGE의 구성특성에 따라 해당되는 MASTER TYPE을 지정하여

GAGE CALIBRATION을 실시한다.

* 2-MASTER 는 MIN/MAX

* 1-MASTER 는 MEAN(ZERO)

* SPECIAL 2-MASTER는 PROBE 각각 MIN/MAX

* SPECIAL 1-MASTER는 PROBE 각각 MEAN(ZERO)

TSM Corporation

7페이지

Version1.00

 MDP-2000

> SPEC 등록 방법에는 ENG. LIMIT 와 NOMINAL LIMIT입력의 두가지 방법이 있다.

- 예를 들면, SPEC이 150+/-0.05라 하면,

ENG. LIMIT는   ENG. LIMIT LO는 149.95     또는       -0.05

ENG. LIMIT HI는 150.05                           0.05

NOMINAL은     NOMINAL VALUE는 150       또는             0.0

LOWER TOL. 은 -0.05                     -0.05

UPPER TOL. 은 0.05                         0.05 가된다.

> APPROACH LO. HI는 상한, 하한관리값을 입력할때 사용한다.

> MIN MASTER, MAX MASTER는 MASTER TYPE에서 2-MASTER를 선택한경우 값을

입력하고, 1-MASTER를 선택한 경우 ZERO MASTER값을 입력한다.

> MASTER RESET은 현재의 CALIBRATION값을 초기화 하는데 사용된다.

> 모든 항목들의 입력이 끝나면 CONFIRM를 클릭하고 EXIT를 클릭하고

측정화면(MAIN 화면)으로 되돌아 간다.

측정값 DISPLAY

+/-방향 설정

GAGE FACTOR

GAGE FACTOR                                            SPECIAL MASTER

TSM Corporation

8페이지

Version1.00

 MDP-2000

2.3 CONFIGURE

> MAIN 화면에서 CONFIGURE를 클릭하면 GAGE CONFIGURATION이라는 위의 화면이

DISPLAY된다.

> 이화면은 GAGE SOURE에서 사용된 모든 GAGE PORT(G1,G1……G64)의 환경을

설정하는  기능을 한다.

> USB GAGE(MUX)의 후면 ADDRESS SETTING값(MUX for probe :

USB2,MUX for air gage : USB8)이 USB PORT번호가 된다.

2                                0                             0                            8

MUX for probe

TSM Corporation

9페이지

MUX for air gage

Version1.00

 MDP-2000

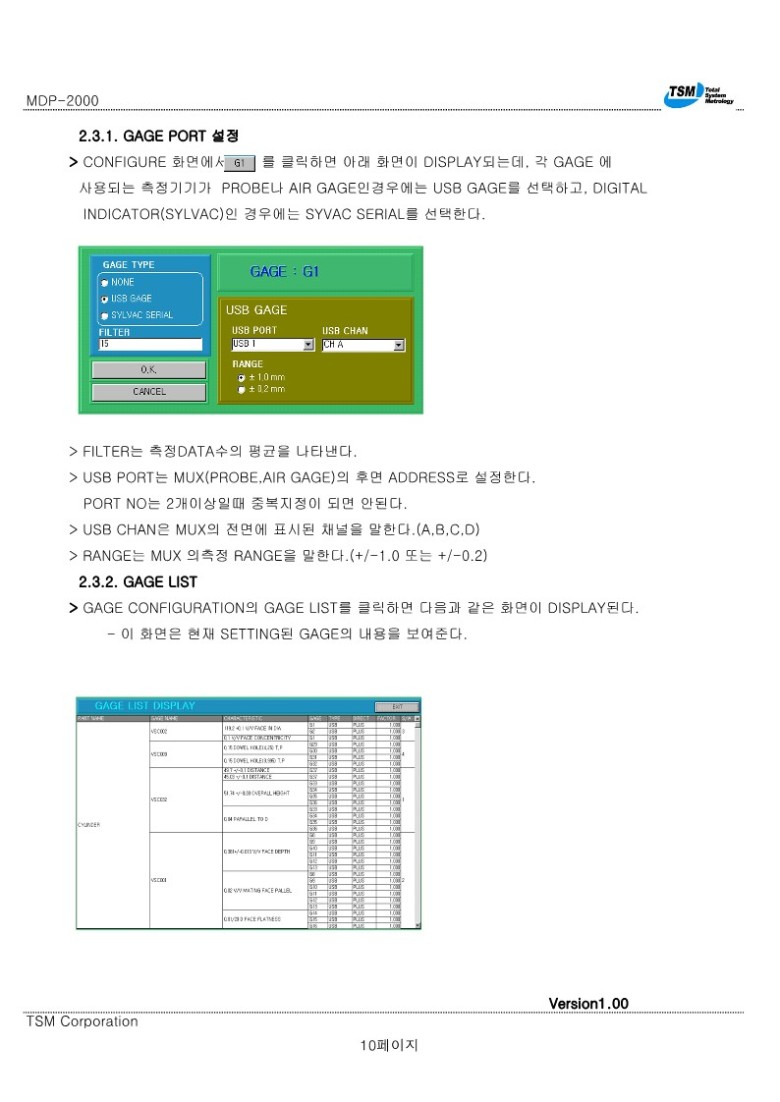

2.3.1. GAGE PORT 설정

> CONFIGURE 화면에서       를 클릭하면 아래 화면이 DISPLAY되는데, 각 GAGE 에

사용되는 측정기기가  PROBE나 AIR GAGE인경우에는 USB GAGE를 선택하고, DIGITAL

INDICATOR(SYLVAC)인 경우에는 SYVAC SERIAL를 선택한다.

> FILTER는 측정DATA수의 평균을 나타낸다.

> USB PORT는 MUX(PROBE,AIR GAGE)의 후면 ADDRESS로 설정한다.

PORT NO는 2개이상일때 중복지정이 되면 안된다.

> USB CHAN은 MUX의 전면에 표시된 채널을 말한다.(A,B,C,D)

> RANGE는 MUX 의측정 RANGE을 말한다.(+/-1.0 또는 +/-0.2)

2.3.2. GAGE LIST

> GAGE CONFIGURATION의 GAGE LIST를 클릭하면 다음과 같은 화면이 DISPLAY된다.

- 이 화면은 현재 SETTING된 GAGE의 내용을 보여준다.

TSM Corporation

10페이지

Version1.00

 MDP-2000

2.3.3 CALIBRATION

> GAGE CONFIGURATION의 CALIBRATION을 클릭하면 아래와 같은 화면이

DISPLAY되는데, 이는 각각 GAGE PORT의 CALIBRATION을 할 수있다.

GAGE PORT 선정

GAGE PORT에서 사용된 측정

UNIT(PROBE etc.)의 CALIBRATION

되지않은 실제값을 나타낸다.

MIN/MAX CALIBRATION된 값을

나타낸다.

MIN값 입력

MAX값 입력

  2.4 DATA VIEW

> 측정화면에서 DATA VIEW를 클릭하면 다음과 같은 화면이 DISPLAY된다.

> 이 화면에서는 측정DATA의 통계해석을 볼수있다.

> 좌측창 PARRT& GAGE 에서 GAGE NAME를 선택하면 중앙 위의 CHARACTERISTIC화면에

각 CHARACTER가 나타나는데 그중 보고자 하는 CHARACTER를 선택하고 기간을 선택한다.

(START DAY~END DAY)

> SPC SETUP화면에서 원하는 조건을 선정한다.

Version1.00

TSM Corporation

11페이지

 MDP-2000

2.4.1 RAW DATA

> 측정DATA를 보고자 한다면 DATA VIEW를 선택하면 아래 화면이 DISPLAY된다.

> 이 화면을 PRINT를 하려고 한다면 우측상단의 PRINTER를 클릭한다.

2.4.2. CHART TYPE

2.4.3. GRAPH VIEW

> GRAPH VIEW를 선택하면 다음과 같은 화면이 DISPLAY된다.

A. X bar - R Chart

UCL

CL

LCL

Version1.00

TSM Corporation

12페이지

 MDP-2000

B. X bar - S Chart

UCL

CL

LCL

C. HISTOGRAM

Version1.00

TSM Corporation

13페이지

 MDP-2000

2.5 DIAGNOSIS

> 측정화면에서 DIAGNOSIS를 클릭하면 다음과 같은 화면이 DISPLAY된다.

> 이 화면은 각각의 S/W 작동상태를 진단할 수있고 각각의 GAGE PORT의 작동상태를

진단할수 있다.

> S/W BOX의 해당 BUTTON을 누르면 이상이 없으면 LAMP가 ON된다.

TSM Corporation

14페이지

Version1.00

 MDP-2000

3. 측정방법

3.1 STATIC 측정

- 외경, 내경, 단차, 평면도, 평행도, 대칭도, POINT측정등이 해당

3.1.1. 측정순서

A. MDP Program에 해당되는 GAGE의 조건들을 설정한다.

B. GAGE에 PROBE를 장착한다음 정확한 위치는 MIN MASTER를 GAGE에

장착한 다음 MDP Program의 DIAGNOSIS화면에서 해당되는 GAGE PORT를

지정한후,

DIGIT가 ZERO근처가 되도록

맞추고 PROBE를 고정한다.

C. DIAGNOSIS화면을 닫고 해당GAGE의 S/W BOX의 CAL BUTTON을

누르면 다음과 같은 화면이 DISPLAY된다.

D. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

" MIN MASTER를 장착하세요" 라는 메시지가 화면 하단에 DISPLAY된다.

(만약 1-MASTER라면 "MEAN MASTER를 장착하세요"라는 메시지가

DISPLAY된다.)

E. MIN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 "MAX MASTER

를 장착하세요" 라는 메시지가 DISPLAY된다.

F. MAX MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

E. 지금부터는 WORK를 GAGE에 장착하고 S/W BOX의 SEND BUTTON을

누르면 해당 GAGE의 폴더에 파일로 저장된다.

TSM Corporation

15페이지

Version1.00

 MDP-2000

3.2. DYNAMIC 측정

- RUN OUT, T.P, 동심도등의 측정등이 해당.

3.2.1. 측정순서

A. MDP Program에 해당되는 GAGE의 조건들을 설정한다.

B. GAGE에 PROBE를 장착한다음 정확한 위치는 MIN MASTER를 GAGE에

장착한 다음 MDP Program의 DIAGNOSIS화면에서 해당되는 GAGE PORT를

지정한후,

DIGIT가 ZERO근처가 되도록

맞추고 PROBE를 고정한다.

C. DIAGNOSIS화면을 닫고 해당GAGE의 S/W BOX의 CAL BUTTON을

누르면 다음과 같은 화면이 DISPLAY된다.

D. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

" MIN MASTER를 장착하세요" 라는 메시지가 화면 하단에 DISPLAY된다.

(만약 1-MASTER라면 "MEAN MASTER를 장착하세요"라는 메시지가

DISPLAY된다.)

E. MIN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 "MAX MASTER

를 장착하세요" 라는 메시지가 DISPLAY된다.

F. MAX MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

G. 지금부터는 WORK를 GAGE에 장착하고, 측정 START POINT에서 S/W BOX의

RESET BUTTON을  누르면 측정값을 DISPLAY하는 화면이 0.000이 된다.

H. 측정 START POINT에서부터 측정구간까지 움직인후, S/W BOX의 SEND BUTTON

을 누르면, 해당 GAGE의 폴더에 파일로 저장된다.

TSM Corporation

16페이지

Version1.00

 MDP-2000

4. CALIBRATION 방법

4.1. 1-MASTER(MEAN) CALIBRATION방법

A. SET-UP화면의 MASTER TYPE을 1-MASTER로 선정한 경우인데, 이렇게 선정하면

MASTER값도 SET UP화면의 우측하단에 있는 ZERO MASTER값만

입력하면 된다.

B. 입력이 끝나면 S/W BOX의 CAL BUTTON을 누르면 다음과 같은 화면이 DISPLAY된다.

C. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

"MEAN MASTER를 장착하세요"라는 메시지가 DISPLAY된다.

D. MEAN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

4.2. 2-MASTER(MIN/MAX) CALIBRATION방법

A. SET-UP화면의 MASTER TYPE을 2-MASTER로 선정한 경우인데, 이렇게 선정하면

MASTER값도 SET UP화면의 우측하단에 있는 MIN MASTER값과

MAX MASTER값을 입력하면 된다.

B. 입력이 끝나면 S/W BOX의 CAL BUTTON을 누르면 다음과 같은 화면이 DISPLAY된다.

C. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

" MIN MASTER를 장착하세요" 라는 메시지가 화면 하단에 DISPLAY된다.

D. MIN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 "MAX MASTER

를 장착하세요" 라는 메시지가 DISPLAY된다.

E. MAX MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

F. 지금부터는 WORK를 GAGE에 장착하고 S/W BOX의 SEND BUTTON을

누르면 해당 GAGE의 폴더에 파일로 저장된다.

TSM Corporation

17페이지

Version1.00

 MDP-2000

4.3. SPECIAL1-MASTER(MEAN) CALIBRATION방법

A. SET UP화면의 MASTER TYPE을 SPECIAL 1-MASTER로 선정한 경우인데, 이렇게

선정하면 우측의 SPECIAL MASTER VALUE를 선택할수 있게 된다.

B. SPECIAL MASTER VALUE를 클릭하면, 다음과 같은 화면이 DISPLAY된다.

C. MEAN MASTER의 값을 입력한다.

- 보통은 평면도나 평행도측정에서

사용되는데, SET UP화면에서

측정항목에 사용된 GAGE SOURCE

의      모든 GAGE PORT에 대한 MEAN

MASTER 값을 입력한다.

D. 입력을 완료하고 하단의 EXIT 을

클릭한다.

E.  S/W BOX의 CAL BUTTON을 누르면 다음과 같은 화면이 DISPLAY된다.

F. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

"SMEAN MASTER를 장착하세요"라는 메시지가 DISPLAY된다.

G. SMEAN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

Version1.00

TSM Corporation

18페이지

 MDP-2000

4.4. SPECIAL2-MASTER(MEAN) CALIBRATION방법

- 이경우는 대칭도측정등에 사용될 수 있다.

A. SET UP화면의 MASTER TYPE을 SPECIAL 2-MASTER로 선정한 경우인데, 이렇게

선정하면 우측의 SPECIAL MASTER VALUE를 선택할수 있게 된다.

B. SPECIAL MASTER VALUE를 클릭하면, 다음과 같은 화면이 DISPLAY된다.

C. MIN MASTER의 값을 입력한다.

D. MAX MASTER의 값을 입력한다.

* 이 경우는 특수한 경우인데, 측정POINT

가 CENTER를 기준으로 서로다른 값을

측정할때 사용되는데, 측정항목의

GAGE SOURCE에서 사용된 모든 GAGE

PORT에 대해 MIN/MAX MASTER값을

입력한다.

E. 입력을 완료하고 하단의 EXIT 을

클릭한다.

F.  S/W BOX의 CAL BUTTON을 누르면 다음과 같은 화면이 DISPLAY된다.

G. 위의 화면에서 필요한 설정을 하고 S/W BOX의 SEND BUTTON을 누르면

" SMIN MASTER를 장착하세요" 라는 메시지가 화면 하단에 DISPLAY된다.

H. SMIN MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 "SMAX MASTER

를 장착하세요" 라는 메시지가 DISPLAY된다.

I.SMAX MASTER를 장착하고 S/W BOX의 SEND BUTTON을 누르면 CALIBRATION

이 끝나고 측정화면으로 전환된다.

J. 지금부터는 WORK를 GAGE에 장착하고 S/W BOX의 SEND BUTTON을

누르면 해당 GAGE의 폴더에 파일로 저장된다.

TSM Corporation

19페이지

Version1.00

 MDP-2000

4.5 CAL MODE

A. S/W BOX의 CAL BUTTON을 누르면 위와 같은 화면이 DISPLAY되는데 여기서 NONE,

ALL,STEP를 선택하여 사용할수 있다.

B. 먼저, 여기서          C1            2-MASTER

C2            2-MASTER

C3            1-MASTER

C4            2-MASTER

C5            1-MASTER

C6            1-MASTER                C8          2-MASTER

C7            2-MASTER 라하고, 이와 같이 선택을 하였다면

MASTERING 순서는 다음과 같다.

>"C1,MIN MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C1,MAX MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C2,MIN MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C2,MAX MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C3,MEAN C4 MIN, MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C4,MAX MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C5,MEAN MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

>"C6,MEAN C7, MEAN C8 MIN, MASTER를 장착하고 SEND를 누르시오" 라는 메시지가

DISPLAY된다.

>"C8,MAX MASTER를 장착하고 SEND를 누르시오" 라는 메시지가 DISPLAY된다.

C. 여기서 만약 모든 CHARACTER가 ALL로 선택되어 있다면

> C1, MIN C2,MIN C3, MEAN C4, MIN C5,MEAN C6,MEAN C7,MIN C8,MIN MASTER를 장착하고

SEND를 누르시오" 라는 메시지가 DISPLAY된다. 그리고 SEND를 누르면,

> C1, MIN C2,MIN C4, MIN C7,MIN C8,MIN MASTER를 장착하고

SEND를 누르시오" 라는 메시지가 DISPLAY된다.

TSM Corporation

20페이지

Version1.00

 MDP-2000

5. 부록(SOURCES)

5.1 연산자

PI             3.14159265

log10                   (상용로그)

log                     자연로그(         )

EXP          2.71828

SIN

COS

TAN

ASIN

ACOS

ATAN

SQT

%             나머지 (정수일때 - 예)  %(10/3)의 값은 1이 된다.)

+

-

/

,

~

G^3          G

Cn            CHARACTER VALUE

예를 들면, 측정항목이 4개(CHARACTER1~4)일때 그 중 1개의 항목이

CHARACTER 4 =(CHARACTER1+CHARACER2+3+4)로 구성된다면,

CHARACTER4의 GAGE SOURCE는 C1+C2+C3 가 된다.

Gn            GAGE PORT VALUE

하나의 측정SOURCE(PROBE, AIR GAGE, DIGITAL INDICATOR)로

GAGE PORT(Gn)를 1개이상 으로 설정가능하다.

예를 들면 한GAGE에서 PROBE2개를 사용하여 측정항목이2개(외경

측정, T.P측정)일때 외경측정의 GAGE SOURCE는 G1+G2가 되고

T.P측정의 GAGE SOURCE는 G1 또는 G2로 설정할 수 있다.

TSM Corporation

21페이지

Version1.00

 MDP-2000

5.2 공식

G1 + G2    GAGE PORT1 + GAGE PORT2

G1 - G2

G1/K        여기서 K값은 임의의 수

G1~4       G1,G2,G3,G4에서의 어떤값

G1+G2/K   여기서 K값은 임의의 수

G1-G2/K   여기서 K값은 임의의 수

C1 + C2

C1 - C2

C1/K         여기서 K값은 임의의 수

C1+C2/K   여기서 K값은 임의의 수

C1-C2/K   여기서 K값은 임의의 수

ABS          절대값 G1값이 '-0.01일때 ABS(G1) 하면 값은 0.01이 된다.

다음의 함수에서 예를 들어      G1 : 1.1

G2 : 1.2

G3 : 0.9

G4 : 0.8 이라 할때,

AVG          평균값을 나타낸다.

AVG(G1~4)는 1.0이 된다.

MAX         최대값을 나타낸다.

MAX(G1~4)는  1.2가 된다.

MIN          최소값을 나타낸다.

MIN(G1~G4)는 0.8이 된다.

RNG         RNG(G1~4)는 0.4가 된다.

SUM         합계를 나타낸다.

SUM(G1~4)는 4.0이 된다.

TRG          측정시작 POINT에서 END POINT까지의 전체 변화량을 나타낸다.

이 함수는 GAGE PORT G1를 사용하여 제품의 RUN OUT를 측정할때

START POINT와 END POINT까지의 변화량값을 나타낸다.

이때 START POINT는 S/W BOX의 RESET BUTTON을 사용한다.

Version1.00

TSM Corporation

22페이지

 MDP-2000

TMX          이 함수는 GAGE PORT G1를 사용하여 제품의 RUN OUT를 측정할때

START POINT와 END POINT까지의 변화량값 중 MAX값을 나타낸다.

TMN         이 함수는 GAGE PORT G1를 사용하여 제품의 RUN OUT를 측정할때

START POINT와 END POINT까지의 변화량값 중 MIN값을 나타낸다.

다음의 함수에서 예를 들어 G1의 GAGE PORT를 가지고 각각의 POINT를

측정한 값이 다음과 같다면,

P1 = 1.3                   P3 = 1.1

P2 = 1.2                   P4 = 0.4

PRG         이 함수는 GAGE PORT G1를 사용하여 제품의 측정POINT별로

POINT횟수를 지정하여 전체 변화량을 측정할때 사용한다.

이 함수의 사용방법은 PRG(G1,K) 으로 구성되는데 여기서 K값은

측정횟수를 나타낸다.

PRG(G1,4)는 0.9가 된다.

PMX         이 함수는 GAGE PORT G1를 사용하여 제품의 측정POINT별로

POINT횟수를 지정하여 전체 변화량중 최대값을 측정할때 사용한다.

PMX(G1,4)는 1.3 이 된다.

PMN         이 함수는 GAGE PORT G1를 사용하여 제품의 측정POINT별로

POINT횟수를 지정하여 전체 변화량중 최소값을 측정할때 사용한다.

PMN(G1,4)는 0.4 이 된다.

PSUM       이 함수는 GAGE PORT G1를 사용하여 제품의 측정POINT별로

POINT횟수를 지정하여 전체값의 합계를 측정할때 사용한다.

PSUM(G1,4)는 4.0 이 된다.

PAV          이 함수는 GAGE PORT G1를 사용하여 제품의 측정POINT별로

POINT횟수를 지정하여 전체값의 평균를 측정할때 사용한다.

PAV(G1,4)는 1.0 이 된다.

TSM Corporation

23페이지

Version1.00

MDP PROGRAM NETWORK 연결시 사용방법

- 본 PROGRAM을 또다른 PC에서 DATA를 보고자 할때에는 Measuring Data Processor

PRORAM을 바로가기 아이콘을 하나 만든다음, 바로가기 아이콘의 등록정보내의

대상- Measuring Data Program\MDP.EXE /DEBUG 라고 입력한다..

그리고 측정하고 있는 PC내의 Measuring Data Processor PROGRAM내에 있는

GAGE.CFG파일과 SETUP.CFG화일을 복사한다음, 또다른 PC(현재 사무실에서 DATA을 보고자

하는 PC)의 Measuring Data Processor PROGRAM에 덮어씌운다.

그리고 측정DATA를 Measuring Data Processor PROGRAM내에 복사한다음 MDP PROGRAM을

실행하면 DATA를 볼수 있다.
