www.tsmcorp.co.kr

TSM Corp, is providing the total solution in measuring.

TSM Corp, is providing the total solution in measuring.

We aim to support the total enterprenual management about

the manufacturing and quality control

"throughout the simple gage, automatic measuring facilities

in line and various display unit for gages" to SPC program

for factory integrated management.

"And we continuously have done R&D investment

and developed ""multi functional electric column""

and got it CE approved in 2002." "We have supplied it to

Bowers(UK), Sylvac(Switzerland), Diatest(Ger) and

Flower(USA) in OEM base and other countries under our brand."

And we got ISO 9001 approval and with the world renowned

technology we are supplying automatic measuring instrument

and gage to Visteon Corp.(USA) and other big companies.

——一一一

CutiliMK No i KCM2WS

Quality Management System Certificate

This is to  that

TSM CORPORATION

KS A 9001:2001 / ISO 9001:2000

This Certificate is fot lhe fd切wing or

公ss切Devfiiapment, Manufacturing & Servicing at

Gauge and Control System

AUMozedB,:

Ki Ho Park, President

KMA Registrations 名 Assessments Inc.

Gage Division

■ LINE QC GAGE

■ FUNCTIONAL GAGE

■ COLUMN DSPLAY

■ IN LINE SYSTEM GAGE

■ MEASURING DATA PROCESSOR

We aim to support the total enterprenual management about the manufacturing and quality control

"throughout the simple gage, automatic measuring facilities in line and various display unit for gages"

to SPC program or factory integrated management.

Mass Production Divsion

■ QC Gages

■ Machining Center

■ CNC Lathe

■ Front Head ■ Rear Head

"Based on the technology accumulated through the last 10 years experience, we have been supplying part for

automobile air compressor "

"approximately 500,000 sets per year to Halla Climate control Corp from 2003.

Still we have kept the surprising record defect rate ""O"".

With such technolgy and quality control ability we are expanding the production capacity.

02 TSM Corp, is providing the total solution in measuring.

Measuring the location, Parallelism and perpendicularity of Cylinder.

■ Location gage ■ Distance gage

■ S.Q gage ■ Flatness gage

03 | LINEQC Gage TSM Corp, is providing the total solution in measuring.

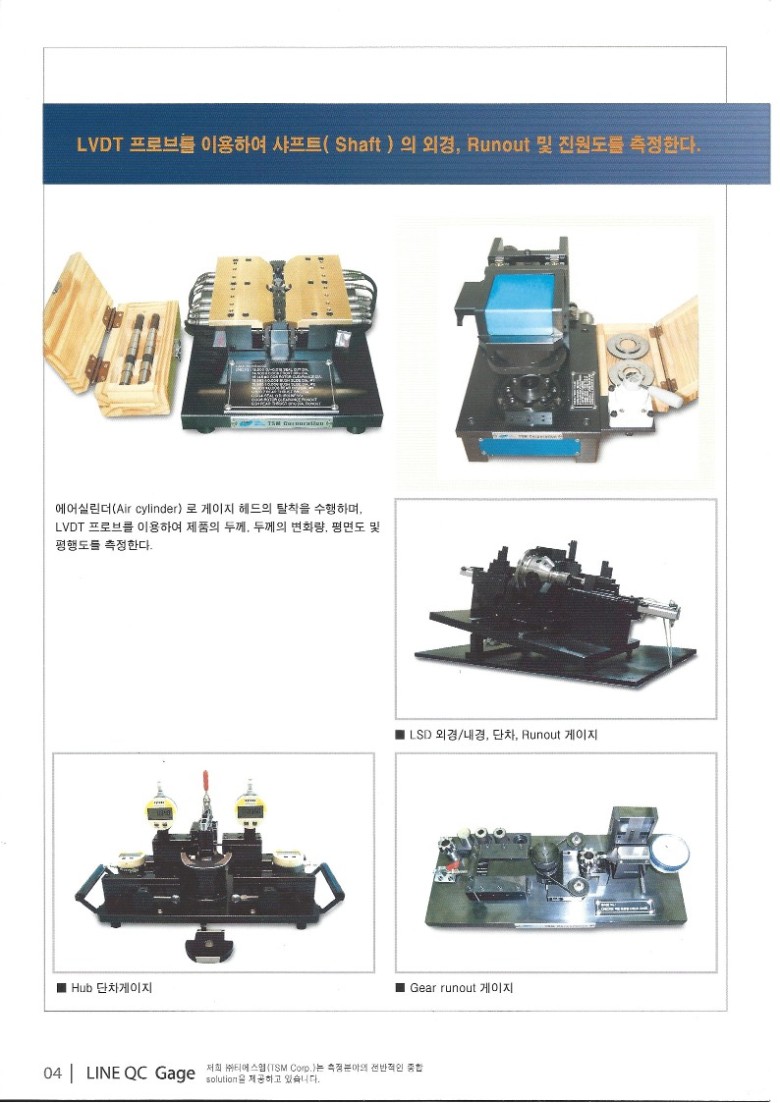

Using LVDT probe, measure the outer diameter, runout and roundness of Shaft.

Execute the on/off of the gage head by air cylinder,

and measure the thickness

the variation of the thickness, the flatness

and the parallelism using LVDT probe.

■ LSD outer/internal diameter, runout gage

■ Hub distance gage

■ Gear runout gage

04 | LINEQC G age TSM Corp, is providing the total solution in measuring.

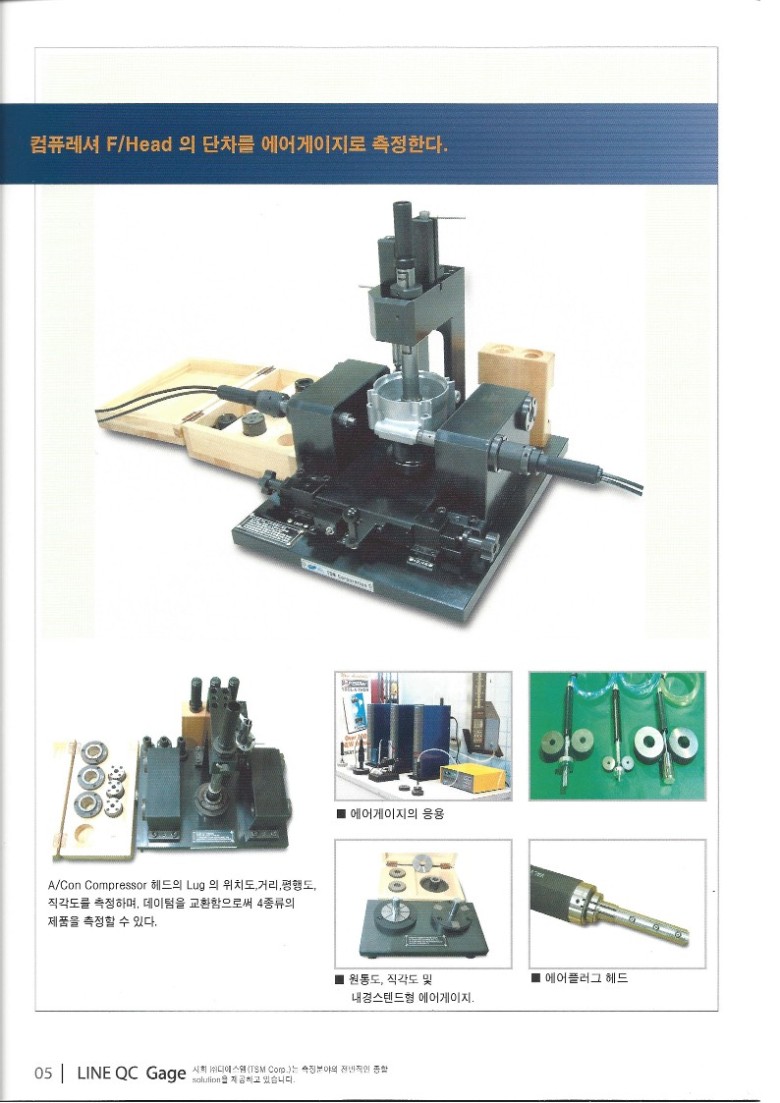

Measuring the distance for A/C compressor with air system.

■ Application of air gage.

Measuring the location, distance, parallelism and

perpendicularity of the head lug of A/Con compressor,

and measuring 4 items by exchanging the datum.

■ Standtype air gage cylinder, ■ Air plug gage head,

perpendicularity, and internal radius.

05 | LINE QC Gage TSM Corp, is providing the total solution in measuring.

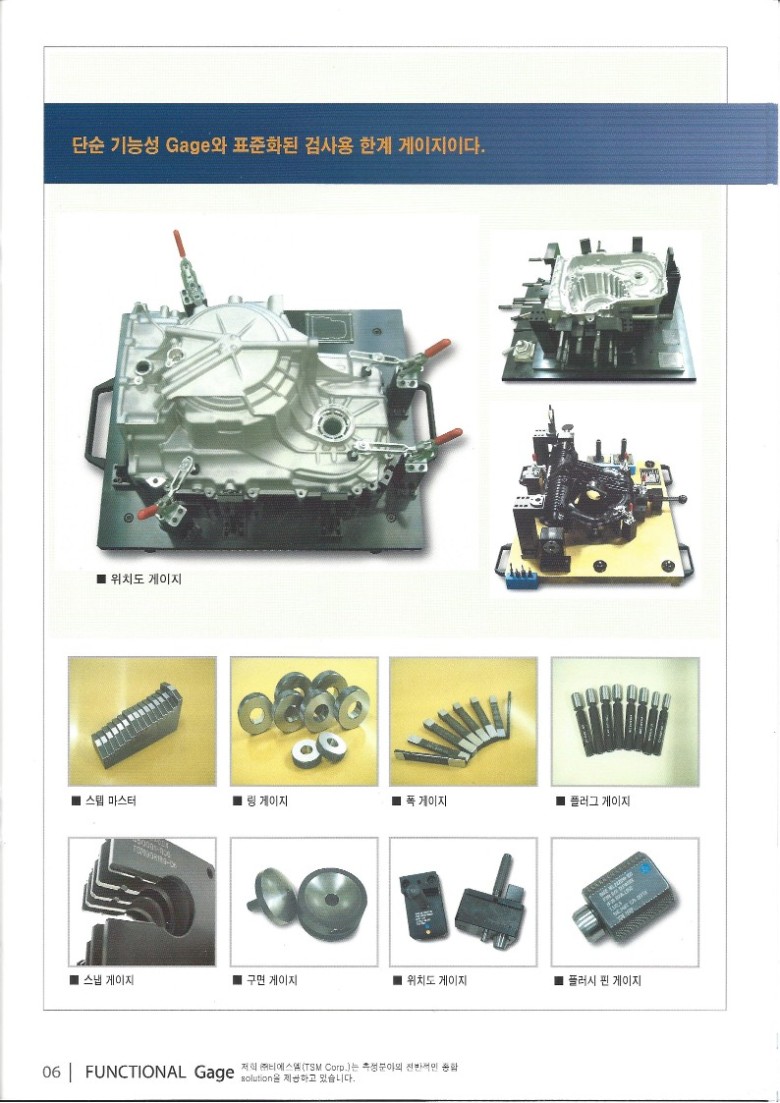

Simple functional gage & Standardized inspecion gage.

-Limit gage(go/No go)

-Master gage(Plug，ring, snap)

-Function gage

-Location gage

■ Step master

■ Plug gage

■ Ring master

■ Width gage

■ R gage ■ TP gage

■ Flush pin gage

06 | FU NCTION AL Gdys TSM Corp.is providing the total solution in measuring.

«簿

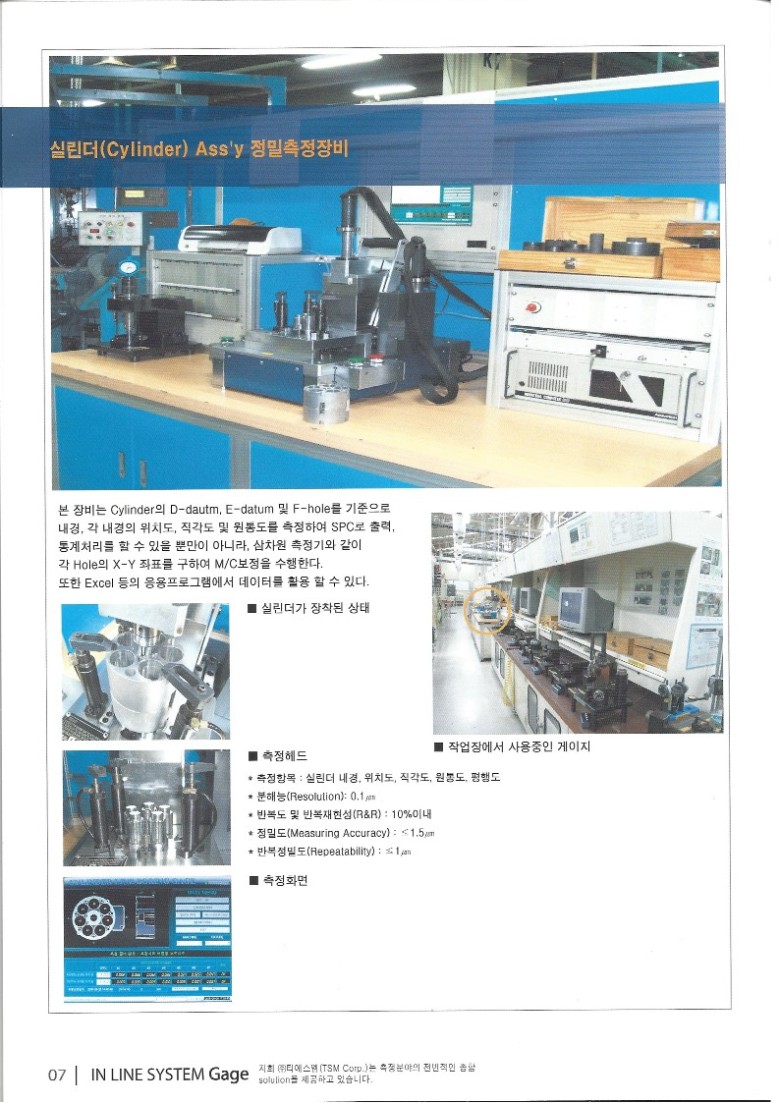

Cylinder Ass'y precision measuring apparatus.

This instrument is not only able to measure the internal diameter

location of each diameter, perpendicularity and cylindricity and

process them by SPC, later it will be statistically processed,

but also it can do M/C calibration using the calculate X-Y

coordinate like as 3-Dimension measuring device.

And the acquired data is compatible with Excel program,

so it can be utilized for other jobs.

■ Status of cylinder installed

■ Measuring picture (gage being used in the work place)

■ Measuring head

* Measuring items： internal diameter, true position

perpendicularity, cylindricity, parallelism of Cylinder.

* Resolution： 0.1 zzm

* R&R： within 10%

* Accuracy： <1.5zzm

* Repeatibility： 소 1 /zm

■ Measuring picture

07 | IN LINE SYSTEM Gage TSM Corp, is providing the total solution in measuring.

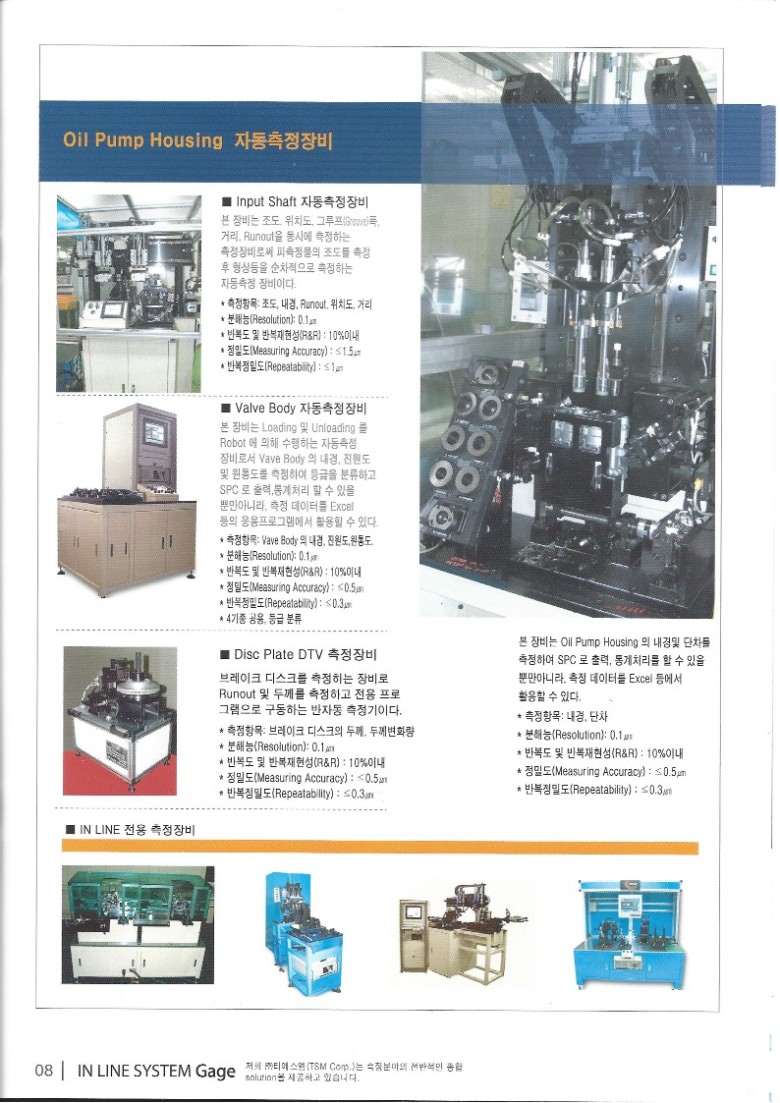

■ Instrument for Valve body

In this machine, loading &

unloading process is being

executed by robot, and the

measuring jobs is done

automatically.

This instrument measure the

internal diameter and roundness

and cylindricity of Valve body,

and classify the grade, send the

measured value to SPC

so statistical process is

possible and the data can be

utilized in Excel.

■ Input Shaft automatic

measuring apparatus

This instrument measure

roughness,location, group

width, length, runout at the

same time, and in addition it

can automatically measure

illuminance and contour in

sequence.

* Measuring items： roughness

internal diameter, runout,

true position, distance

* Resolution： 0.1 zzm

* R&R： within 10%

* Accuracy： <1.5/zm

* Repeatibility： <1/zm

* Measuring items： internal

diameter, roundness,

cylindricityr of Valve body

* Resolution： 0.1/zm

* R&R： within 10%

* Accuracy： <0.5/zm

* Repeatibility： <0.3/zm

* Common for 4 types,

grade classification.

This equipment measures the

internal radius & gap of Oil pump

housing, and send the result to SPC

for further processing.

This processed data is compatible

with Excel.

* Measuring items： internal

diameter & distance

* Resolution： 0.1 zzm

* R&R： within 10%

* Accuracy： <0.5zzm

* Repeatibility： ^0.3/zm

■ Disc Plate DTV measuring instrument

This brake disc measuring device measures the runout and thickness and

is operated by the program semi-automatically.

* Measuring items： thickness of disc brake, variation of thickness"

* Resolution： 0.1 zzm * R&R： within 10% * Accuracy： <0.5/zm * Repeatibility： <0.3/zm

■ Instrument for in line only

08 I IN LINE SYSTEM Gage TSM Corp, is providing the total solution in measuring.

Measuement and statistical processing Program (MDP： Measuring Data Processor)

■ Measuement and statistical processing Program (MDP： Measuring Data Processor)

With MDP which was invented as a Measuement and statistical processing Program,

TSM are able to easily program. The measurement items according to the request of the

customers and obtained data can be treated to output as graph & chart and the customer easily

determine whether the product is O.K. or not.

With the statistically processed result (as a form of graph & chart), the customer can see the

quality control status and the data can be used in Excel program so it can be utilized into the

additional task.

Pass/Fail Graph

■ Specification of computer

CPU : Pentium III 1Ghz CPU

08 : Windows XP

Data View

Histogram

R-bar Graph

"Max 12 items can be processed in one program, there is no limit in the number of used program,

32 input port is connectable(Probe & Air, Max 96)"

09 MEASURING DATA Processor TSM Corp, is providing the total solution in measuring.

Application for MDP ( Measuring Data Processor)

Description Probe MUX Air MUX

Number of Input Channels 4

Type of Input Channels LVDT, HBT, Capacitive A/E Converter(TSM)

Selectable Measuring Ranges i 200/zm / 土 1 000/zm

Selectable Resolutions 0.1 ~ 0.0001 mm

Output Type 1 x USB port

Output Transmission Speed 12 Mbit/sec.

Sampling Rate(USB speed) 4 x 40 samples/sec

Operating Modes Static or Continue Quisition

Accuracy at 20 ° C + 0.5% of the measuring value ± resolution

Power Supply Source from USB port

Number of MUX Connectable to PC Standard 8 MUX(maximum : depending on capacity of PC)

Data Triggering Modes Host command

MDP program is compatible with prodigital gages of Sylvac, Mitutoyo and Federal.

■ PROBE MUX

■ 8-CHANNEL INTERFACE

Temporarily st아e the data

received from the probe gage

and transfer it to main

computer according to

instruction of MDP PGM.

Interface to send the signal

to computer so that

4-BUTTON S/W instruction

can be executed.

■ AIR MUX

Temporarily store the data

received from the air gage

through A/E converter, and

transfer it to main computer

according to instruction of

MDP PGM.

■ 4-BUTTON S/W

Switch for gage program call,

mastering, Reset and

data transfer.

10 MEASURING DATA Processor TSM Corp, is providing the total solution in measuring.

1

：!| LED COLUMN, PC-2200 ’ .청

Column(PC-2200) is a form of measurement display, and

it shows the measurement value of probe (LVDT, HBT,

Capacitive) and air gage.

LED(3 colors) window which displays the vaule in digit

make workers' determination easy. Upto 4 programs can

be programmed, inter-channel calculation function upto

4 channels, search function of the highest point & lowest

point, resolution mode switchable (static/dynamic mode)

"As it can support various external interface, it is possible

to connect to other columns, computers and PNC machines."

■ Basic specificaiton

* Resolution

* Measuring range(Air)

* Output type

* Output range

* Accuracy at 20°C

* Communication

* Baud rate

★ ■rd length

* Parity control

* Input Channel

SO

■ ..ᅳ

■ Air Column

: 0.W.00001 "

l + 1.0mm (±50zzm/.002 ")

: Analogue output

: +0.5% + Resolution

: 4800, 9600, 19200

: NONE, EVEN, ODD"

: Probe(2 or 4), Air(1 or

■ Probe Column

* Operating temparature： 0oC〜 50°C / 32°F~122°F

* Power : 110/230V AC 50/60HZ

: +5.0V F.S.

: RS232C

■ Germany

■ America

1 1 | COLUMN Dsplay TSM Corp.is providing the total solution in measuring.

Column

Bar-Scale

3색 LED-Bar(103)

Green, Orange, Red

P公＜22抑

Display(LED)(8chr)

Status panel(12LCD)

Keypad(9 keys)

ON/OFF Switch

Fuse 2A

AC power line input

Auxiliary power line

(for other column)

RS 232 C Interface(V)

External Control Interface

OUTPUT Interface(class)

DC OUT Interface(V)

CH-BUS Interface

(signal transfer)

Analog board for(AIR)

Analog board for

(HBT.LVDT.CAPACITIVE)

■ Digital Display Unit(DDU)

This has similar function with Column, the simplified unit made the price competitive.

Especially when using air gage, the integrated air converter and DDU give the user roomy work place.

■ Digital Display

■ Probe gage

■ Air gage

12 | COLUMN Dsplay TSM Corp, is providing the total solution in measuring.

Total System Metrology

TSM Corp

810 ho, Induspia 5, 138-6, Sangdaewon-dong, Jungwon-gu, Seongnam-si,

Gyeonggi-do, Korea

Tel : 031) 739-5570 Fax : 031) 739-5573

Homepage : http://www.tsmcorp.co.kr

E-mail : info@tsmc아p.co.kr

www.tsmcorp.co.kr

w.tsmcorp.co.kr

System

Metrology

TSM Total system metrology

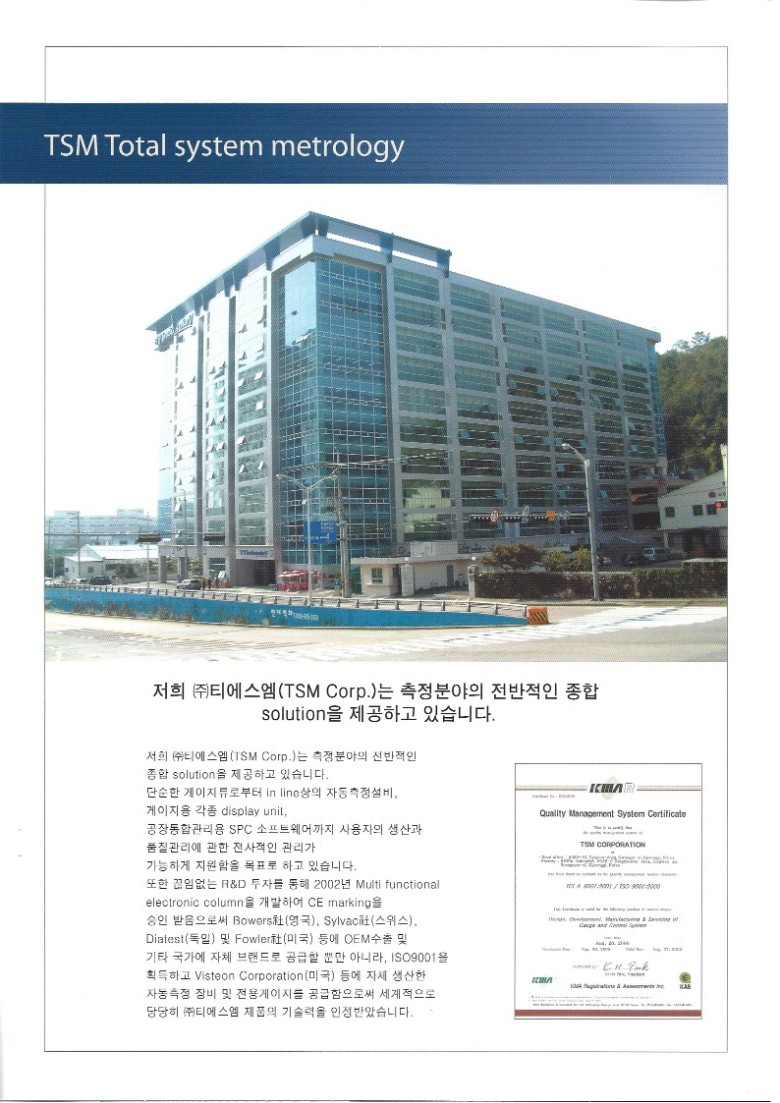

저희 （쥐티에스엠（TSM Corp.）는 측정분야의 전반적인 종합

sol니tion을 제공하고 있습니다.

저희 （주）티에스엠（TSM Corp.）는 측정분야의 전반적인

종합 solutions 제공하고 있습니다.

단순한 게이 지류로부터 in line상의 자동측정설비，

게이지용 각종 display unit,

공장통합관리 용 SPC 소프트웨 어 까지 사용자의 생 산과

품질관리에 관한 전사적인 관리가

가능하게 지원함을 목표로 하고 있습니다.

또한 끊임없는 R&D 투자를 통해 2002년 Multi functional

electronic column을 개발하여 CE marking을

승인 받음으로써 Bowers社（영국），Sylvac社（스위스），

Diatest（독일） 및 FowleriS土（미국） 등에 OEM수출 및

기타 국가에 자체 브랜드로 공급할 뿐만 아니라，ISO90이을

획득하고 Visteon Corporation（미국） 등에 자체 생산한

자동측정 장비 및 전용게이지를 공급함으로써 세계적으로

당당히 （쥐티에스엠 제품의 기술력을 인정받았습니다.

Gage Division

■ LINE QC GAGE

■ IN LINE SYSTEM GAGE

■ FUNCTIONAL GAGE

■ MEASURING DATA PROCESSOR

■ COLUMN DSPLAY

단순한 게이지 류로부터 in line 상의 자동측정설비，게이지 용 각종 display unit, 공장통합관리용 SPC 소프트웨어까지

사용자의 생산과품질관리에 관한 전사적인 관리가 가능하게 지원함을 목표로 하고 있습니다.

■ CHECKING STAND

■ GEAR GAGE

■ SNAP GAGE

■ PLUG GAGE

유럽 선진국 측정기 업체의 정밀하고 표준화된 장비를 통하여 다양한 생산 제품의 품질 관리가 원활하게 될 수 있다.

Mass Production Divsion

■ QC Gages

■ Machining Center

■ CNC Lathe

■ Front Head

■ Rear Head

10년간 게이지 제작경험으로 축적된 기술력을 바탕으로 2003년부터 한라공조(주)에 자동차

에어컴퓨레셔용 부품을 연간 50만 셋트를 공급하고 있으며，납품을 시작한 이래 불량을 0%라는

놀라운 기록을 유지하고 있습니다. 이러한 기술력과 품질관리 능력을 바탕으로 생산규모를

확대할 예정입니다.

I 저희(쥐티에스엠(TSM Corp.)는측정분야의전반적인종합

UZ I s()_on을 제공하고있습니다.

실린더 ( Cylinder)의 단차 위치도，평행도 및 직각도를 측정한다.

■ 위치도 게이지

■ 단차게이지

■ 직각도게이지

■ 평면도게이지

no I I imp nr rano 저희 (쥐티에스엠(tsm corp.)는 측정분야의 전반적인 종합

I 니'네，vidye 매니_을제공하고 있습니다.

LVDT 프로브흘 이용하여 샤프트( Shaft) 의 외경，Runout 및 진원도틀 축정한다. 산

에어실린더(Air cylinder) 로 게이지 헤드의 탈착을 수행하며，

LVDT 프로브를 이용하여 제품의 두께，두께의 변화량，평면도 및

평행도를 측정한다.

■ LSD 외경/내경，단차，Runout 게이지

■ Hub 단차게이지

■ Gear runout 게이지

I I imp r\r 저희 薛)티에스엠(tsm c아p.)송

04 I 니Nt 네 uage solution을제공하고있습니다,

컴퓨레셔 F/Head 의 단차를 에어게이지로 측정한다.

■ 에어플러그 헤드

A/Con Compressor 혜드의 Lug 의 위치도，거리，평행도，

직각도를 측정하며，데이텀을 교환함으로써 4종류의

제품을 측정할 수 있다.

■ 에어게이지의 응용

■ 원통도，직각도 및

내경스텐드형 에어게이지.

05 | LINEQC Gage

단순 기능성 Gage와 표준화된 검사용 한계 게이지이다.

■ 폭게이지 ■ 플러그게이지

■ 스텝 마스터

■ 링 게이지

■ 스냅 게이지

■ 구면 게이지

■ 위치도 게이지

■ 플러시 핀게이지

실린더(Cylinder) Ass'y 정밀측정장비

본 장비는 Cylinder의 D-dautm, E-datum 및 F-hole를 기준으로

내경, 각 내경의 위치도, 직각도 및 원통도를 측정하여 SPC로 출력,

통계처리를 할 수 있을 뿐만이 아니라, 삼차원 측정기와 같이

각 Hole의 X-Y 좌표를 구하여 M/C보정을 수행한다.

또한 Excel 등의 응용프로그램에서 데이터를 활용 할 수 있다.

■ 실린더가 장착된 상태

■ 측정헤드

■ 작업장에서 사용중인 게이지

* 측정항목: 실린더 내경, 위치도，직각도, 원통도，평행도

* 분해능(Resolution): 0.1

* 반복도 및 반복재현성(R&R): 10%이내

* 정밀도(Measuring Accuracy): <1.5

* 반복정밀도(Repeatability): <1，

■ 측정화면

07 I IN LINE SYSTEM Gage

저희 (쥐티에스엠(TSM C아p.)는 측정분야의 전반적인 종합

solution을 제공하고 있습니다.

Oil Pump Housing 자동측정장비

■ Input Shaft 자동측정장비

본 장비는 조도，위치도，그루픠 G『oove) 폭，

거리，Runout을 동시에 측정하는

측정장비로써 피측정물의 조도를 측정

후 형상등을 순차적으로 측정하는

자동측정 장비이다.

* 측정항목: 조도，내경，Runout, 위치도，거리

* 분해능 (Resolution): 0>

★반복도 및 반복재현성 (R&R): 10%이내

* 정밀도 (Measuring Accuracy) :외.5/매

* 반복정밀도 (R印eatability):

■ Valve Body 자동측정장비

본 장비는 Loading 및 Unloading 를

Robot 에 으I해 수행하는 자동측정

장비로서 Vave Body 의 내경，진원도

및 원통도를 측정하여 등급을 분류하고

SPC 로 출력，통계처리 할 수 있을

뿐만아니라，측정 데이터를 Excel

등의 응용프로그램에서 활용할 수 있다.

* 측정항목: Vave Body 의 내경, 진원도，원통도.

★분해능 (Res()lution): O.b

* 반복도 및 반복재현성 (R&R): 10%이내

* 정밀도(Measuring Accuracy):

* 반복정일도(Repeatability):

*4 기종 공용，등급분류

■ Disc Plate DTV 측정장비

브레이크 디스크를 측정하는 장비로

Runout 및 두께를 측정하고 전용 프로

그램으로 구동하는 반자동 측정기이다.

* 측정항목: 브레이크 디스크의 두께，두께변화량

* 분해능(Resolution): 0.1 z/m

* 반복도 및 반복재현성(R&R): 10%이내

* 정밀도(Measuring Accuracy): <0.5/

* 반복정밀도(Repeatability): <0.3/zm

본 장비는 Oil Pump Housing 의 내경및 단차를

측정하여 SPC 로 출력，통계처리를 할 수 있을

뿐만아니라，측정 데이터를 Excel 등에서

활용할수 있다.

* 측정항목: 내경，단차

* 분해능(Resolution): 0.1 …

* 반복도 및 반복재현성(R&R): 10%이내

* 정밀도(Measuring Accuracy): <0.5/zm

* 반복정밀도(Repeatability):

■ IN LINE 전용 측정장비

08 | IN LINE SYSTEM Gage

측정 및 통계처리 프로그램（MDP : Measuring Data Processor

■ 측정 및 통계처리 프로그램（MDP : Measuring Data Processor

MDP는 （주）티에스엠에서 독자적으로 개발한 측정 및 통계처리 프로그램으로 사용자의 요구에 따라

측정항목을 간단히 프로그램할 수 있고, 측정한 데이타를 처리하여 그래프 및 데이타차트로 출력

가능하도록 구성되어 있어 사용자가 제품의 합 • 불을 쉽게 판정할 수 있다. 각종 통계 처리된

결고ᅡ（그래프 및 차트）를 통하여 제품의 품질관리 현황을 쉽게 파악할 수 있으며, 또한 측정한

데이터를 Excel 등의 프로그램에서 활용할 수 있어 필요에 따른 추가 적인 작업을 수행 할 수 있다.

.分

■ AIR MUX

A/E Converter! 통하여 에어게미지로부터

받은 데이터를 일시 저장하였다가 MDP 프로그램의

명령에 따라 데이터를 컴퓨터에 전송한다.

■ PROBE MUX

프르브게미지로부터 받은 데이터를 일시

저장하였다가 MDP 프로그램의 명령에 따라

데이터를 컴퓨터에 전송한다.

■ 8-CHANNEL INTERFACE

4-BUTTON S/내의 명령이 수행될

수 있도록 컴퓨터에 신호를 전송하는

인티페이스이다.

■ 4-BUTTON S/W

게이지 프로그램 호출, 마스터링, Reset 및

데이타 전승용 스위치

PC-2200

컬럼(PC-2200》은 측정표시장치의 한 형태로 측정 프르브

(LVDT, HBT, Capacitive》와 에어게이지의 측정값을 표시하여 주는

장치로 LEEX3색》창은 작업자의 판단을 용이하게 해주며，측정값이

숫자로 표시된다. 최대 4개까지 프로그램을 입력할 수 있고,

최대 4개의 채널간 연산기능，최고저점 탐색기능，분해능(Resolution),

정적 및 동적 모드로 전환 기능 응이 있다.

다양한 외부 인터페이스 기능을 보유하고 있어 다른 컬럼, 컴퓨터 및

PNC 둥과도 연결이 가능하다.

■ 기본사양

사용온도

정격전원

분해능

측정범위 (에어)

출력 방법

출력범위

측정정도(20° C)

통신형태

전송속도(Baud rate)

단어길이(Word length)

패리티(Parity control)

Input channel

■ Air Column

0° C에서 50° C/32° F에서 122° F

110/230V AC 50/60HZ

0.lMn/.00001”

+ 1.0mm(± 50/抑 /.002")

아날로그 출력

+ 5.0V F.S.

±0.5% +Resolution

RS 232C

4800, 9600, 19200

7,8

NONE, EVEN, ODD

Probe(2 또는 4),Air(1 또는 2)

£ 는2)

ISM Coroorailon

■ Probe Column

■ 미국

■ 독일

11 | COLUMN Dsplay

Column 세부명칭

Bar-Scale

3색 LED-Bar(103)

녹색, 노랑색, 적색

디지털 디스플레이(8문자)

상태 표시창(12LCD)

키패드(9 키)

전원스위치 (ON 八3FF)

퓨즈 2A

전원케이블 커넥터

보조전원 커넥터

RS 232C 인터페이스

외부 제어

입력 인터페이스

출력

아날로그 출력

CH-BUS 인터페이스

AIR 용

HBT 丄 VDT.CAPACITIVE

아날로그보드

■ 디지털 디스플레이(DDU-Digital Display Unit)

컬럼과 유사한 기능을 가지고 있으며 단순화 되어 있어 가격이 저렴하고, 특히 에어 게이지의 경우 에어 컨버터와

디지털 디스플레이가 일체형으로 구성되어 있다. 최대 2개 채널간 연산을 수행할 수 있다.

■ Probe 게이지용

■ Air 게이지용

12 | COLUMN Dsplay

DIATEST

I

I

DIATEST는 60년 전통의 내경게이지 전문생산업체로써 신속하고 정확한 납기를 유지하여

40개국의 세계의 주요국가에 수출하며, 특히 내경분야에서 정밀도, 사용상의 용이성 및 제품의 내구성등을

기반으로 이 분야의 발전에 주도적인 역할을 담당하고 있다.

■ BMD 플러그게이지

BMD 시리즈 적용범위 측정범위

4 <p 2.98 - 9.0 + 0.1 ■

6 오 7.0 - 20.0 + 0.15 _

10 (P 15.0 - 270.0 + 0.2 mm

FB6 7.0 - 16.0 + 0.15 mm

FB10 (P 15.0 - 150.0 + 0.15 mm

3P（6 시리즈） (P 8.0 - 20.0 + 0.15 mm

3P（10 시리즈） (P 15.0 - 100.0 + 0.2 mm

www.diatest.com

저희 （쥐티에스엠（TSM Corp.）는 측정분야의 전반적인 종합

solution을 제공하고 있습니다.

■ INTERNAL GEAR GAGE

■ EXTERNAL GEAR GAGE ■ SNAP GAGE

■ DIATRON 1000

■ TD-GAGE+DIGITAL

■■

■ STAND(MST-102)

■ PLUNGER PROBE

■ CHAMPER GAGE

14 |

www.diatest.com

저희 (쥐티에스엠(TSM Corp.)는 측정분야의 전반적인 종합

solution을 제공하고 있습니다.

Total System Metrology

(주) 티 에스엠

경기도 성남시 중원구 상대원동 138-6번지 중앙인더스피아 5차 810호

Tel : 031) 739-5570 Fax : 031) 739 5573

Homepage : http://www.tsmcorp.co.kr

E-mail: info@tsmcorp.co.kr​​
